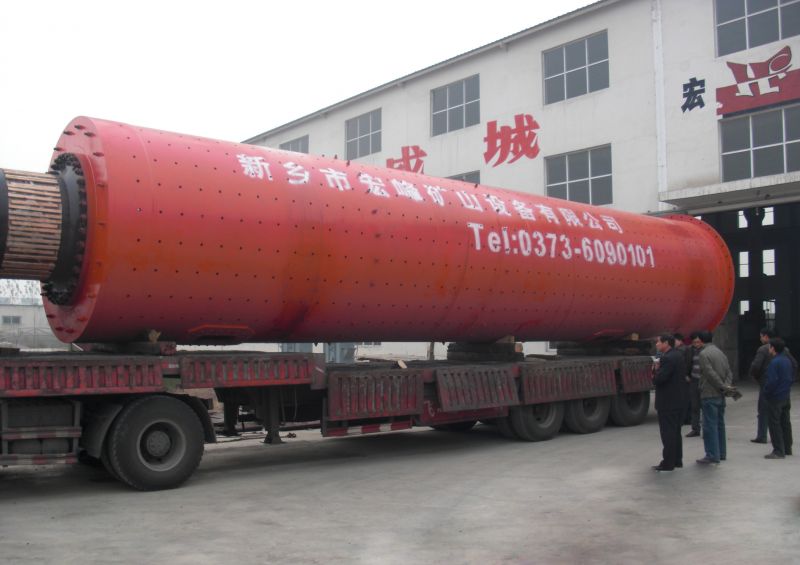

球磨機是物料被破碎之后,再進行粉碎的關鍵設備。球磨機廣泛應用于水泥、硅酸鹽制品、新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業,對各種礦石和其它可磨性物料進行干式或濕式粉磨。
性能特點

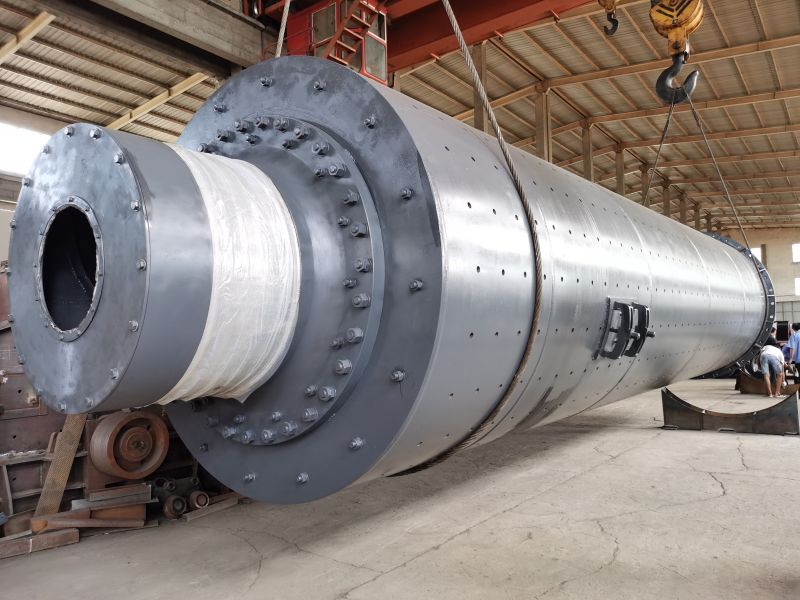

球磨機由給料部、出料部、回轉部、傳動部(減速機、小傳動齒輪、電機、電控)等主要部分組成。中空軸采用鑄鋼件,內襯可拆換,回轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性,本機運轉平穩,性能可靠。根據物料及排礦方式,可選擇干式球磨機和濕式格子型球磨機。
工作原理
本機為臥式筒形旋轉裝置,外沿齒輪傳動,兩倉,格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉,該倉內有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到一定高度后落下,對物料產生重?fù)艉脱心プ饔?。物料在一倉達到粗磨后,經單層隔倉板進入二倉,該倉內鑲有平襯板,內有鋼球,將物料進一步研磨。粉狀物通過卸料箅板排出,完成粉磨作業。
技術參數
規格 (直徑×長度)(m) | 產量 (t/h) | 磨機轉速 (r/min) | 入磨粒度 (mm) | 裝球量 (t) | 有效容積 (m3) | 驅動方式 | 主電機功率 (KW) | 主減速機 | 設備重量 (t) |
Ф2.2×6.5 | 10-12 | 21.4 | <25 | 25 | 21.3 | 邊緣 | JRQ15-8/380 | ZD70 | 53 |
Ф2.2×7.5 | 12-14 | 21.4 | <25 | 29 | 25.7 | 邊緣 | YR630-8/380 | ZD70 | 66 |
Ф2.2×9.5 | 14-16 | 21.4 | <25 | 39 | 31.5 | 邊緣 | JR1510-8/475 | ZD70 | 75 |
Ф2.2×11 | 18-20 | 21.4 | <25 | 47 | 36.3 | 邊緣 | YR560-8/630 | ZD80 | 84 |
Ф2.4×10 | 19-20 | 20.57 | <25 | 50 | 39.1 | 邊緣 | JR1512-8/630 | CZD80 | 108 |
Ф2.4×11 | 21-23 | 20.57 | <25 | 51.5 | 43.3 | 邊緣 | JR1512-8/630 | CZD80 | 115 |
Ф2.4×13 | 23-25 | 20.3 | <25 | 65 | 51.7 | 邊緣 | YR800-8/1180/800 | ZD100/MBY710/JD×710 | 124 |
Ф2.6×11 | 26-28 | 19.57 | <25 | 65 | 50.3 | 邊緣 | YR800-8/1180/800 | MBY710 | 136 |
Ф2.6×13 | 30-34 | 19.61 | <25 | 75 | 60 | 邊緣 | YR1000-8/1180/100 | MBY710/JD×800 | 157 |
Ф2.6×13 | 30-34 | 19.5 | <25 | 75 | 60 | 中心 | YR1000-8/1180/100 | MFY100-00F | 160 |
Ф3×9 | 31-35 | 18.34 | ≤20 | 78 | 55.1 | 邊緣 | YR1000-8/1180/100 | MBY800/JD×800 | 145 |
Ф3×11 | 33-38 | 18.08 | ≤20 | 95 | 69.3 | 邊緣 | YR1250-8/1430/1250 | MBY900/JD×900 | 150 |
Ф3×12 | 35-40 | 18.08 | ≤20 | 100 | 72.63 | 邊緣 | YR1250-8/1430/1250 | MBY900/JD×900 | 175 |
Ф3×13 | 37-42 | 18.08 | ≤20 | 108 | 80.9 | 邊緣 | YR1250-8/1430/1250 | MBY900/JD×900 | 180 |
Ф3.2×13 | 48-52 | 17.8 | ≤20 | 128 | 92.4 | 邊緣 | YR1600-8/1430/1600 | JD×1000/MBY1000 | 225 |
Ф3.4×8.5 | 55-62 | 17 | <25 | 100 | 75 | 邊緣 | YR1250-8/1430/1250 | JD×1000/MBY1000 | 212 |
Ф3.5×11 | 58-63 | 16.5 | <20 | 152 | 95 | 中心 | YR2000-10/1730/2000 | 8J2240 | 163 |
Ф3.8×12 | 120-132 | 16.6 | <25 | 175 | 123.6 | 中心 | YPKK800-8/2500 | JQS2500 | 212 |
